ایرواشر چیست؟ بررسی تخصصی و جامع عملکرد ایر واشر و قطعات
ایرواشر نوعی دستگاه هواساز تهویه مطبوع است. این دستگاه از سیستم تهویه تبخیری بر پایه سایکومتری استفاده می‌کند که هم قابلیت سرمایشی دارد و هم گرمایشی و همچنین می‌تواند هوا را به وسیله‌ی فیلترهای مخصوص از نظر آلودگی‌‌هایی مثل گرد و غبار، دود، بوی بد و … فیلتر کرده و هوای پاک خارج کند. ایرواشرها با استفاده از ترکیبی از فناوری‌های تصفیه هوا، فیلترهای متنوع و سیستمهای هوشمند، توانمندی زیادی در حذف آلودگی‌ها از هوا دارند. در زیر توضیحاتی در مورد چگونگی فیلتر کردن آلودگی‌های مختلف توسط این دستگاه ارائه شده است:
عملکرد ایرواشر چگونه است؟
ایرواشر می‌تواند در آب و هوایی که هوای آن بسیار خشک است برای افزایش رطوبت فعالیت کند. هوای خشک می‌تواند برای افراد آزار دهنده باشد و هم چنین باعث خشکی پوست شده و ممکن است به اشیا نگهداری شده در محیط آسیب برساند. این دستگاه ذرات را از هوا پاک می‌کند و با تزریق رطوبت، سطح رطوبت برای افزایش آسایش، کنترل می‌کند. مانند شکل، در یک ایر واشر، هوا در تماس مستقیم با اسپری آب است و تبادل گرما و جرم (بخار آب) بین هوا و آب وجود خواهد داشت.
شرایط خروجی هوا به دمای آب اسپری شده در این ایرواشر بستگی دارد. از این رو، با کنترل دمای آب به صورت خارجی امکان کنترل شرایط خروجی هوا وجود دارد که پس از آن می‌تواند برای اهداف تهویه هوا مورد استفاده قرار گیرد. این دستگاه در مقایسه با کولر آبی، دمای میانگین قطرات آب در تماس با هوا، جهت انتقال گرما و جرم را تعیین می‌کند. در نتیجه انتقال حرارت بین قطرات آب و هوا در جهت کاهش گرادیان دما خواهد بود. به طور مشابه، انتقال جرم نیز در جهت کاهش گرادیان فشار بخار قرار خواهد گرفت.
ایرواشر در مکان‌های مختلف چه عملکردی دارد؟
محیط‌هایی مثل موزه‌ها و آرشیوها نیازمند کنترل دقیق آب و هوا هستند تا از وسایل با ارزش موجود محافظت کنند. تنها استفاده از پنکه برای کشیدن هوا بر روی یک ظرف آب سرد می‌تواند هوا را تمیز کند و محیط را جذاب‌تر کند. ایرواشر بر این مفهوم اولیه تمرکز می‌کند. این طراحی می‌تواند شامل ویژگی‌هایی چون فیلتر برای به دام انداختن ذرات مضر به منظور افزایش خلوص هوا باشد. همانند سایر دستگاه‌های تصفیه هوا، یک ایر واشر می‌تواند انرژی زیادی مصرف کند. اما دستگاه‌های تولید شده توسط ایمن تهویه به گونه‌ای طراحی شده‌اند تا کار آمدتر باشند و مصرف انرژی را کاهش دهند. در ادامه کارکرد این دستگاه در سرمایش گرمایش را توضیح خواهیم داد.
نکته: در خرید باید توجه داشته باشید که این دستگاه در مناطق شرجی و مرطوب بازدهی لازم را ندارد!
فیلتر کردن آلایندگی ها در ایرواشر ها به چه صورت است
فیلتر میکروب‌ها و ویروس‌ها در ایرواشر:
– فیلترهای ضد باکتریال: برخی از ایرواشر ها دارای فیلترهایی با روکش‌های ضد باکتریال هستند که به حذف باکتری‌ها و میکروب‌ها کمک می‌کنند.
– تکنولوژی UV-C: برخی از این دستگاه‌ها از تکنولوژی UV-C برای نابودی ویروس‌ها و باکتری‌ها در هوا استفاده می‌کنند.
فیلتر گرد و غبار با دستگاه ایر واشر (PM10 و PM2.5):
ایرواشر ها معمولاً دارای فیلترهای متنوعی هستند که به عنوان فیلترهای ذرات جامد عمل می‌کنند. فیلترهای HEPA (High-Efficiency Particulate Air) از جمله معروفترین فیلترها هستند که ذرات با اندازه 0.3 میکرومتر یا بزرگتر را با کارایی بالا حبس می‌کنند.
فیلتر دود و گازها در ایر واشر ها:
– فیلتر ذرات معلق: فیلترهای HEPA نه تنها در حذف ذرات جامد بلکه همچنین در حبس ذرات معلق موجود در دود کمک می‌کنند.
– فیلتر ذرات مولکولی: برخی ایرواشرها از فناوری‌های نظیر فیلترهای ذرات مولکولی برای حذف گازها و مواد آلاینده از هوا استفاده می‌کنند.
ایرواشر و فیلتر بوهای نامطبوع:
– فیلتر ذرات معطر: برخی از ایرواشر ها دارای فیلترهایی هستند که از ذرات معطر یا مواد جذب کننده برای حذف بوهای نامطبوع استفاده می‌کنند.
– تصفیه‌کننده هوای فعال: این دستگاه‌ها ممکن است از تکنولوژی‌های تصفیه‌کننده هوای فعال نیز بهره‌برند. این تکنولوژی‌ها با جذب و حذف آلودگی‌های بویایی عمل می‌کنند.
عملکرد ایرواشر در حالت سرمایشی
برای عملکرد بهتر ایرواشر در فصل تابستان از ورودی‌های بیشتری استفاده می‌شود و باید هوای تازه وارد دستگاه شده تا رطوبت کمتری ایجاد کند. به دلیل قدرت بالای فن باید دریچه‌های ورودی هوا استاندارد بوده تا بازدهی بیشتری داشته باشند. سیستم سرمایش این دستگاه به صورت تبخیری (شبیه کولر آبی) بوده که در واقع همراه سرمایش میزان رطوبت را افزایش می‌دهد، به همین علت این دستگاه برای مناطق مرطوب مناسب نیست.

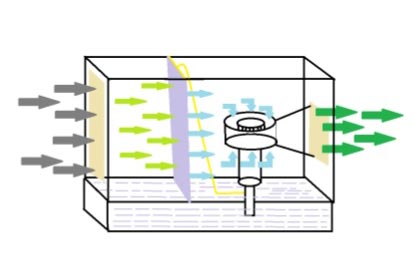

عملکرد ایرواشر در حالت سرمایشی بدین صورت بوده که هوای تازه از بیرون وارد دستگاه شده و پس از عبور از چندین لایه فیلتراسیون قوی، گرد و غبار گرفته شده و هوا به صورت پاکیزه و تصفیه شده وارد اتاقک دستگاه می‌شود؛ درون دستگاه پمپ اقدام به پمپاژ کردن آب نموده و به وسیله نازل آبپاش آب را پودر کرده و در هوا اسپری می‌کند و با این عمل بر اساس فرایندهای انجام گرفته دمای هوا کاهش یافته و علاوه بر آن شسشتو نیز داده می‌شود تا به تمیزترین حالت ممکن خود برسد. پس از شستشو دادن و کاهش دما، هوا به وسیله فن که در حرکت است به سمت کانال کشی هدایت شده و از آنجا به محل مورد نظر دمیده می‌شود.
عملکرد ایرواشر در حالت گرمایشی
عملکرد ایرواشر در مود زمستانی (حالت گرمایشی) این گونه بوده که در ابتدا به وسیله موتورخانه و یا پکیج، آبی که دمای آن افزایش داده شده است به سمت کویل گرمایشی منتقل می‌شود، سپس آب گرم درون کویل جریان یافته و هوایی که درون دستگاه قرار دارد بر روی سطح کویل کشیده شده و دمای آن افزایش می‌یابد، در این حین همزمان دمای آب درون کویل نیز کاهش یافته که در این مرحله آب به وسیله لوله برگشت به درون موتورخانه یا پکیج برگشت داده می‌شود، این سیکل همواره در جریان بوده تا درون کویل آب گرم به صورت مستمر وجود داشته باشد؛ حال درون دستگاه هوا گرم بوده که به وسیله فن به درون کانال کشی و از آنجا به محیط دمیده می‌شود.
باید توجه داشت که سیستم گرمایشی ایرواشر به دو صورت فول فرش و تلفیقی قابل پیاده سازی است. در حالت فول فرش تمامی هوای مورد نیاز از هوای تازه بیرون تهیه شده که به موجب آن میزان مصرف آب گرم و انرژی نیز افزایش می‌یابد، و در حالت تلفیقی درصدی از هوای مورد نیاز از طریق کانال برگشت (هوای موجود در محیط) و بقیه آن از هوای بیرون دریافت می‌شود.
تاریخچه پیدایش اولین ایرواشر
اولین سیستم تهویه مطبوع مدرن توسط ویلیز کریر حدود ۱۰۰ سال پیش طراحی شد. او طرحی در ذهنش داشت که با تماس مستقیم هوا با آب سرد بتواند عملکرد سیستم را بهبود ببخشد. که مشاهده کرد برخلاف سیستم های قدیمی علاوه بر کاهش دمای هوا رطوبت هوا افزایش می‌یافت. در سیستم جدید رطوبت هوا هم کاهش پیدا کرده است، او بیان می‌کرد زمانی که دمای آب پایین تر از دمای نقطه ی شبنم باشد این اتفاق می‌افتد، براساس همین طرح این دستگاه را طراحی کرد.
ورود ایرواشر به ایران
ایرواشر، در سال ۱۳۴۹ در یک شرکتی که توسط گروهی از استادان بازنشسته دانشگاهی تأسیس شده بود، به وجود آمد. این دستگاه ابتدا به عنوان یک هواساز طراحی شد که از ترکیبی از کولر آبی و کویل آب گرم استفاده می‌کرد. طراحی اولیه از سوی مهندس بازرگان صورت گرفت و در طول سال‌های پیشروی، به شکلی کاملاً متفاوت از ابتکارات اولیه خود، شکل گرفت و به نامی که امروزه شناخته می‌شود، شناخته شد.
دسته بندی کلاس های ایرواشر
ایرواشر کلاس ۶
در کلاس 6 ایرواشر، که می‌توان آن را به عنوان یکی از کلاس‌هایی با کمترین میزان رطوبت در نظر گرفت، معمولا میزان رطوبت به صورت تقریبی بین 60 تا 70 درصد است. این دستگاه‌ها همچنین دارای فیلتراسیون‌های متنوعی هستند که به کاهش ذرات معلق و آلاینده‌های هوا کمک می‌کنند. کلاس 6 به خوبی برای بهبود کیفیت هوا و افزایش راحتی در محیط‌های با رطوبت کمتر مناسب می باشد.
ایرواشر کلاس ۸
ایرواشرهای کلاس ۸ نسبت به کلاس ۶، میزان رطوبت هوا را بیشتر افزایش می‌دهند و معمولا می‌توانند تا ۸۰-۸۵ درصد افزایش رطوبت را فراهم کنند. این دستگاه‌ها معمولا در محیط‌هایی که به هوای بسیار پاک و بدون ذرات آلوده نیاز دارند، مورد استفاده قرار می‌گیرند. از کلاس ۸ برای ایجاد شرایطی با کیفیت برای فضاهایی مانند اتاق‌های عمل و اتاق‌های فناوری پیشرفته استفاده می‌شود.
کلاس سل‌ایرواشر
کلاس سل‌ایرواشر، به عنوان یک ابداع جدید در ایمن تهویه الوند، به وجود آمده است و ویژگی‌هایی دارد که آن را به کلاس ۶ نزدیک‌تر از کلاس 8 می‌کند. این کلاس از دستگاه‌ها از سلولز به عنوان منبع اصلی استفاده می‌کند که باعث می‌شود که کمترین تاثیر از هوای بیرون در آن احساس شود. علاوه بر این، دمای هوا درون دستگاه حتی در زمان خاموشی نیز حفظ می‌شود، که این ویژگی از مهم‌ترین مزایای این کلاس محسوب می‌شود.
15 مورد از ویژگی‌های دستگاه ایرواشر
- نیاز به کمترین میزان مصرف برق برای کار کردن
- حذف تمامی لوله کشی‌های سیستم سرمایش متداول از داخل واحدها
- تعیین درجه حرارت به میزان دلخواه ساکنین
- تامین رطوبت لازم در زمستان با ایرواشر که تاثیر فراوانی در آسایش ساکنان دارد
- تأمین هوای تازه و تزریق آن به داخل ساختمان
- استقلال کامل هر واحد از نظر سرمایش و گرمایش
- فیلتراسیون و پاکسازی هوا از ذرات معلق و آلودگی‌های دیگر
- تأمین هوای سرد و گرم فقط از طریق دریچه کانال
- حذف موتورخانه مرکزی
- افزایش چشمگیر سرعت اجرای عملیات ساختمانی، به دلیل حذف بسیاری از لوله کشی‌ها
- افزایش ارتفاع مفید واحدها و صرفه جویی در هزینه‌های کفسازی، به دلیل حذف لوله کشی‌ها
- افزایش مساحت مفید و برخورداری واحدهای مسکونی از پلان‌های بهتر، به دلیل حذف رایزرهای عمودی
- امکان ارائه سرویس در فصول میانی بهار و پاییز که سیستمهای مرکزی خاموش هستند
- جلوگیری از نفوذ آلودگی و بوهای نامطبوع، به دلیل ایجاد فشار مثبت
- امکان تنظیم درجه حرارت دلخواه در نقاط مختلف، با استفاده از سیستم مولتی زون

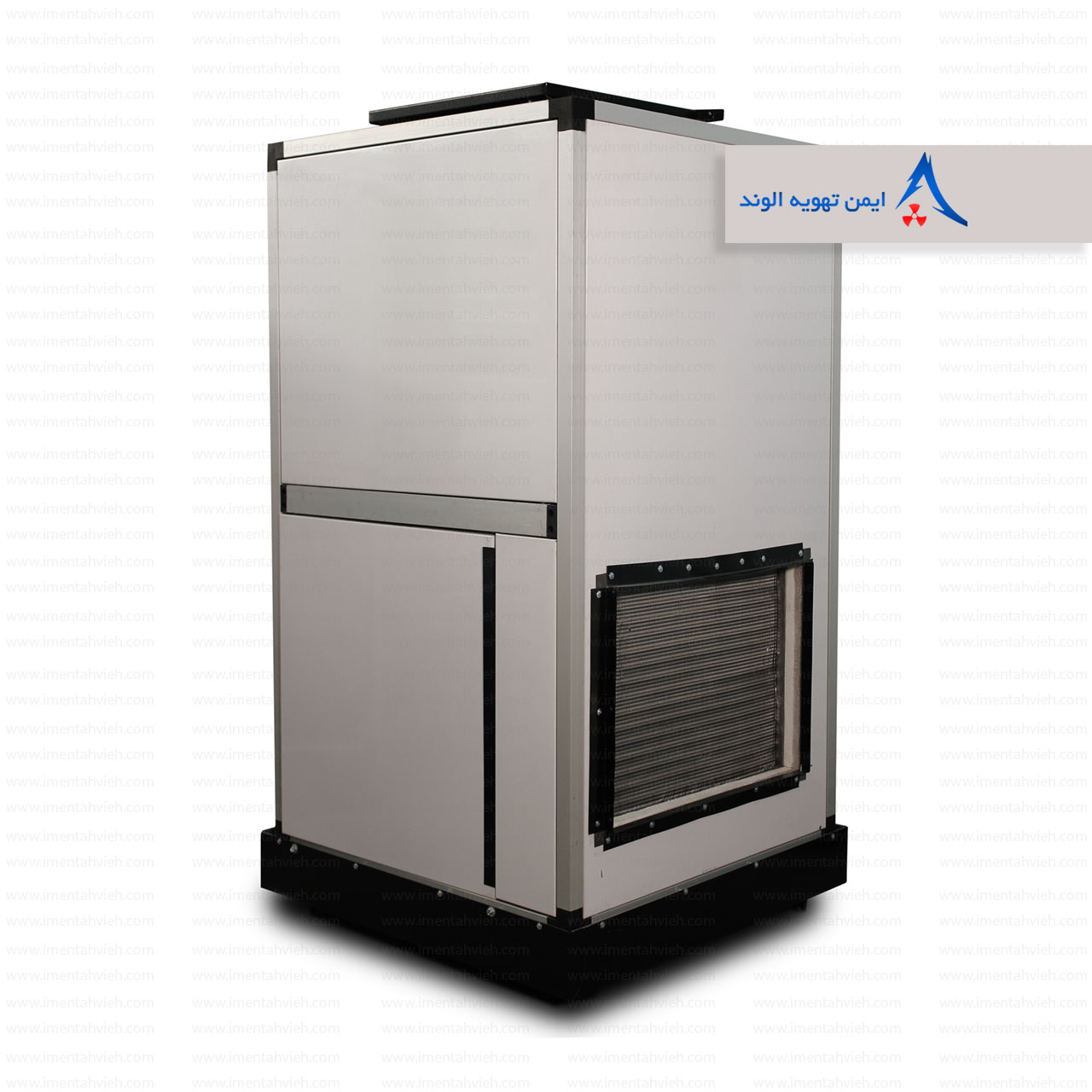

انواع مدل‌های ایرواشر
ایرواشر از چه قطعاتی تشکیل شده است؟
فن
فن قسمت مهم ایرواشر می‌باشد، فن با قدرت های مختلف با توجه به نیاز مساحت فضای محیط به صورت سفارشی در دستگاه تعبیه می‌شود. فن دایرکت درایو به دلیل بی صدا بودن جزء پر طرفدارترین فن‌های مورد استفاده می‌باشد. فن های مورد استفاده در دستگاه‌های تولید شده در ایمن تهویه الوند از بهترین فن های دایرکت درایو تولید شده در کشور می‌باشد. از فن برای کشیدن هوا به بیرون اتاق به طوری که تامین هوای خنک کننده امکان پذیر است، استفاده می‌شود. برای انجام تجزیه و تحلیل عملکرد و کشف اثر نرخ جریان هوا در فرآیند، سرعت فن از طریق تنظیم کننده تغییر می‌کند.
لوله و اتصالات
اتصالات مخزن آب ایرواشر به پمپ، و پمپ به تخلیه اسپری با کمک لوله‌های پلاستیکی و مفاصل ایجاد می‌شوند. برای انواع مختلفی از آرایش و چیدمان انواع مختلف اتصالات از جمله اتصالات T، اتصال زاویه راست (آرنج) استفاده می‌شود. قطر لوله نیز عامل مهمی است زیرا نرخ جریان آب به قطر لوله‌ها بستگی دارد. برای نرخ بالای جریان، قطر لوله‌ها باید بزرگ باشد. ما از لوله‌ها و اتصالات پالاینده برای دستگاه ها استفاده کردیم. اتصالات از مخزن آب گرفته تا پمپ گریز از مرکز و سپس از پمپ به تخلیه اسپری ارائه‌شده در محفظه از طریق لوله‌های پلاستیکی و اتصالات تهیه‌شده است.
فیلتر
از فیلتر برای خالص سازی هوا استفاده می‌شود. بسیاری از انواع فیلترها در ایرواشر خاص، مثل پدهای سلولز، فیلتر نایلون و غیره مورد استفاده قرار می‌گیرند. اما در این مدل فیلتر نایلون مورد استفاده در چارچوب پنل ثابت شده است. برای فیلتر کردن و تمیز کردن هوا از هر نوع آلودگی از انواع فیلترهای مانند : فیلتر فلزی، فیلتر پلی اتیلن، فیلتر سلولزی بنا به سفارش مشتری به دستگاه اضافه می‌گردد.
مخزن آب ایرواشر
مخزن آب در پایین ایرواشر واقع شده است که از جنس ورق گالوانیزه همراه با رنگ پودری الکترواستاتیک کوره‌ای با ضخامت متناسب با نوع دستگاه تشکیل شده است. دستگاه به لوله آب از منبع مناسب برای تامین مداوم آب متصل است. برای عملکرد مناسب دستگاه باید از تامین مداوم آب اطمینان حاصل کرد. آب مخزن می‌تواند آب معمولی یا آب سرد باشد که معمولا از آب معمولی استفاده می‌شود.
پمپ
پمپ برای تامین آب ایرواشر از مخزن به تخلیه اسپری با فشار مورد استفاده قرار می‌گیرد. ظرفیت پمپ به گونه‌ای است که بتواند آب را از مخزن به ارتفاع مطلوب بدون افت فشار پمپ کند. محل پمپ نیز به عنوان هر جنبه عملکرد مهم است. ارتفاعی که پمپ در آن قرار دارد باید به گونه‌ای باشد که باعث ایجاد سر مثبت شود. بسیاری از انواع پمپ‌ها را می‌توان با توجه به کاربرد مورد استفاده قرار داد. انواع پمپ با توجه به نرخ جریان آب مورد نیاز و ظرفیت خنک سازی تغییر می‌کنند. برای ظرفیت بالا مانند اتاق بزرگ و نرخ بالای جریان آب، از پمپ سانتریفوژ استفاده می شود.
بدنه
در اکثر دستگاه‌های هواساز تولید شده توسط سایر تولید کنندگان از ورق معمولی استفاده می‌شود، اما جهت افزایش استحکام بیشتر و عمر مفید دستگاه ایرواشر ایمن تهویه الوند، از بهترین ورق برای ساخت بدنه این دستگاه استفاده می شود که ابعاد آن با توجه به کاربرد متغیر است. دقت کنید که تمام هوا بدون نشتی از داخل محفظه عبور می‌کند. برای خروجی آب نیز در پایین محفظه موردی فراهم شده تا بتوان آب را جمع‌آوری کرده و درجه حرارت آن را بتوان اندازه‌گیری نمود. یکی از الزامات مهم این محفظه فراهم آوردن قسمت‌های عبوری عاری از نشتی است تا نتایج مطلوبی را بتوان به دست آورد.
روکش فن ایرواشر
در ساخت ایرواشر ایمن تهویه الوند، صفحه گالوانیزه با قطر دایره‌ای ۱۳.۵ و ۵ پوشش مستطیلی به کار رفته است که روکش دمنده برای حفظ فشار استاتیکی بالاتر از پنکه معمولی قرار می گیرد.
کویل
برای سیستم گرمایش در دستگاه ایرواشر باید از کویل استفاده شود همچنین این قطعه به پکیج متصل می شود تا گرمای پکیج را به صورت آب در خود جریان دهد و هوا با عبور از آن گرم شود و به محیط برگردد.
برش قطعات فلزی ایرواشر با دستگاه لیزر پیشرفته و هوشمند ایمن تهویه

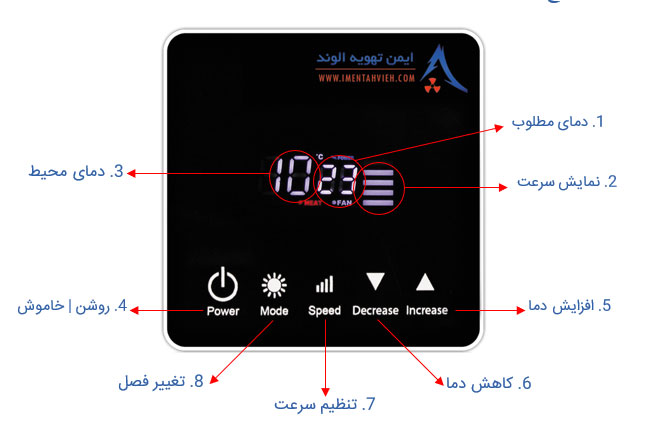

پنل هوشمند کنترل محیطی ایرواشر
دمای مطلوب محیط در واحد سانتی‌گراد نمایش داده می‌شود.
در این بخش سرعت باد خروجی دستگاه نمایش داده می‌شود.
دستگاه در حالت عادی دمای محیط را نمایش می‌دهد.
ایرواشر را روشن و خاموش می‌کند.
برای کاهش مقادیر عددی جهت تنظیم دما یا ساعت می‌باشد.
برای افزایش مقادیر عددی جهت تنظیم دما یا ساعت می‌باشد.
سرعت فن افزایش یافته و پس از رسیدن به حداکثر سرعت مجددا سرعت کاهش می‌یابد. همچنین با نگه داشتن کلید، ضمن نمایش کاراکتر tt روی نمایشگر، وارد مد تنظیم سرعت اولیه موتور می‌شود.
با استفاده از این کلید آیکن نمایش فصل به حالت چشمک زن در آمده و با کلید‌های بالا و پایین می‌توان وضعیت دستگاه را به حالت تابستانه یا زمستانه تنظیم نمود.
دسته بندی مصرف کنندگان ایرواشر
ما در شرکت ایمن تهویه الوند در تلاشیم تا انواع ایرواشر های صنعتی و خانگی را برای اماکن مختلف به طور تخصصی و اختصاصی شده طراحی نماییم. برای حصول این هدف، ما مصرف کنندگان سیستم های تهویه مطبوع را به دو دسته اصلی تقسیم کرده ایم:
- مصرف کنندگان صنعتی
- مصرف کنندگان خانگی
لذا، در زمان مذاکرات فروش، تمامی نیازهای اصلی و جانبی هر مشتری به طور خاص مورد توجه قرار می گیرد. به طبع این نوع دسته بندی موجب بهینه شدن دستگاه ایرواشر بر اساس تمامی نیازهای مصرف کنندگان می شود. با این توضیح می‌توان نتیجه گرفت که دستگاه‌های تهویه صنعتی هم بایستی زیرشاخه‌های خاص خود را داشته باشند. مهم ترین زیرشاخه های بخش صنعتی عبارتند از:
- محیط‌های اداری
- مجتمع‌های تجاری
- کارخانه‌های تولیدی
- بیمارستان‌ها
- واحدهای گلخانه
- واحدهای تولید قارچ
- پارکینگ‌های عمومی
- رستوران ها
- هتل ها
البته ممکن است محیط های غیرصنعتی دیگری هم وجود داشته باشند که به دلیل وسعت محیطی در این بخش دسته بندی شوند. از آن جمله می‌توان به مساجد، حسینه‌ها، ورزشگاه های سرپوشیده، مدارس و دانشگاه‌ها اشاره کرد.
در گروه دیگر مصرف کنندگان ایرواشر که زیرشاخه‌های کمتری دارند ولی تعدادشان به مراتب بیشتر است، ساکنین محیط‌های مسکونی قرار گرفته‌اند. در این گروه، محیط‌های مورد نظر نسبتا کوچک‌تر و خصوصی‌تر هستند. به این ترتیب معمولا محیط‌ها به دسته های زیر تقسیم می شوند:
- واحدهای مسکونی آپارتمانی
- واحدهای ویلاهایی
- خانه های روستایی
لذا، در محصولات بخش خانگی تنوع کمتری به چشم می خورد.
نتیجه گیری :
به طور خلاصه اگر بخواهیم ایرواشر را تعریف کنیم این دستگاه تلفیقی از یک مرطوب کننده و یک تصفیه کننده است که استفاده از آن به علت موارد ذیل صورت می‌گیرد
- کاهش آلودگی‌ها و مواد مضر و حساسیت زای موجود درجریان هوا
- کنترل و افزایش رطوبت نسبی درمحیط
- گرمایش و سرمایش محیط
